一、系統概述

隨著全國道路交通網絡不斷擴展，各地道路交通環境和條件得到明顯升級。另一方面，經濟的發展和生活水平的提升，使得機動車保有量飛速增加,智能道路監控系統應勢而生。

智能道路監控系統利用抓拍、圖像識別等技術，對監控路面過往的車輛進行持續全天候實時記錄，實現對闖紅燈、違章變道、超速、闖禁區、越線停車等多種違章行為的監控。智能道路監控系統可廣泛應用在交通流量大、無人值守的路段，在保障交通安全、規范駕駛意識、遏制闖紅燈等方面作用顯著。

二、系統要求

1、智能道路監控系統應用環境復雜，要求工控機具備防塵、寬溫、防潮、防振、抗電磁等能力。

2、搭配智能識別軟件，智能道路監控系統可以實現超速檢測、超速抓拍、闖紅燈檢測及抓拍及車牌自動識別等。智能道路監控系統需不斷處理復雜的視頻圖像數據，并且在經過運算后能準確、及時地給出結果，要求工控機具備高性能的處理器，運算能力強勁。

3、系統需將違章抓拍圖片存儲在本地，或通過通信網絡實時上傳，實現對系統前端的控制、管理及遠程維護，要求系統兼容性好、網絡性能足夠穩定，否則會造成數據的丟失。

4、現場需要擴展視頻捕捉卡時，要求工控機可擴展性強。

三、工作原理

智能道路監控系統除能抓拍闖紅燈或超速車輛外，還可以記錄并識別過往車輛的車牌號，并與車輛數據庫對比，實時的發現可疑車輛，具有運行時間長、效率高和減少執法過程中的人為干擾因素等特點。在保障交通安全、規范駕駛意識、遏制闖紅燈、超速等方面有顯著作用。

工作原理：

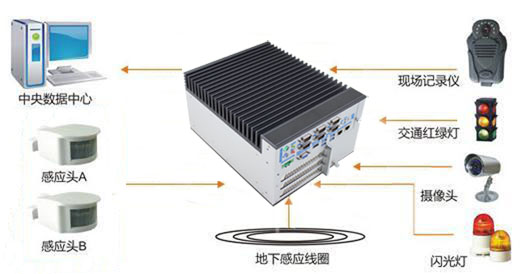

紅綠燈檢測板能識別十字路口的紅綠燈狀態，并把識別結果通過串口傳到YW-BS730。而根據實施環境，對車輛的檢測識別，可選擇線圈下埋感應技術、雷達定位系統技術、微波檢測技術等車輛感應檢測技術，對來往車輛進行感應，并通過串口通信傳給YW-BS730。

YW-BS730提供兩組PCI插槽，可外接兩個視頻采集卡。每個視頻采集卡可接一路全景攝像機、三組特寫攝像機，南北走向和東西走向各一組，滿足單個十字路口的監控需求。攝像機的數據經視頻采集卡通過PCI插槽實時傳到YW-BS730。運行在YW-BS730上的智能識別程序，通過分析接收來的紅綠燈檢測信號和車輛檢測串口信號，判斷車輛是否有闖紅燈、超速、逆行行駛等違章行為。如果有，則對違章車輛進行實時拍照取證。

YW-BS730中集成的VGA和HDMI接口，可同時外接兩套界面顯示裝置，方便技術人員及系統管理人員對系統進行維護和識別。兩個網絡接口，可實現數據與后端控制中心服務器的實時數據傳輸。兩個硬盤卡槽，即可輕松內置各類定制操作系統，還可實現在與后端控制中心服務器通訊不佳狀況下的實時數據本地保存，為系統安全穩定運行提供了硬件基礎。

四、解決方案

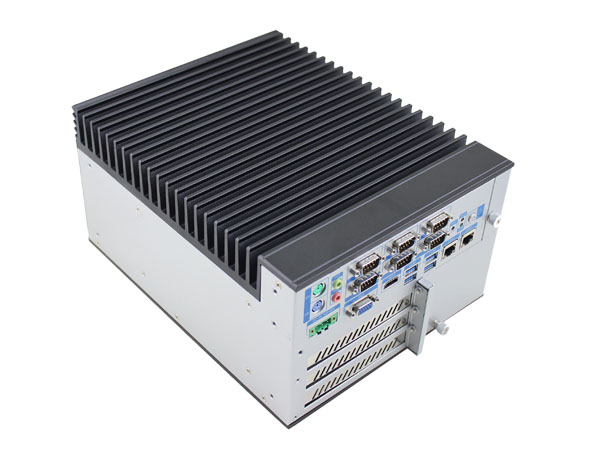

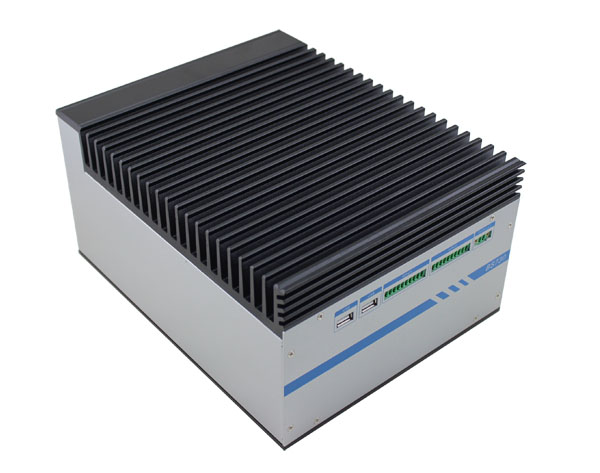

YW-BS730是一款高性能、低功耗、節能環保的嵌入式工控機，支持Intel?酷睿?i7、i5、i3處理器，基于Intel?QM77/HM76高速芯片組。無風扇設計和全金屬、鋁合金殼體，增強抗電磁干擾能力。支持DVI、HDMI顯示輸出，搭配多個通信串口、USB接口，滿足現場需要的多種應用接口，提供多種工作效能，廣泛應用于工業控制、通訊、電力、網絡及醫療等領域。

YW-BS730產品特點：

1、支持Intel?酷睿?i7、i5、i3處理器

2、基于Intel?QM77/HM76高速芯片組

3、2個SO-DIMM DDRIII插槽，最大可支持16GB

4、2個USB2.0接口、4個USB3.0接口、6個COM接口、1個VGA接口、1個HDMI接口、1個PS/2接口、2個RJ-45接口、1個mini PCIe插槽、1個mSATA插槽

5、2個PCI插槽、1個PCIe x16插槽(可選：1個PCI插槽、1個PCIe x16插槽、1個PCIe x4插槽 )

YW-BS730產品優勢：

1、整機采用無風扇散熱，在鋁制散熱塊上嵌入兩個銅管，使CPU的熱量能更快散發，運行性能更加穩定。

2、主板接口采用模塊設計，布局合理，整機內部無線材連接。

3、主板連接底板，沒有沒有采用傳統的PCI-ISA金手指模式，而是使用高可靠性的CPCI插針連接器，提高了工控機的散熱性、抗振性和易維護性。

4、接口豐富，可擴展性強，易整合、易維護

5、工作溫度寬泛，在-20℃～60℃的室內外均可長時間無間斷工作

研為嵌入式工控機，有效針對智能道路監控行業的特殊需求，具備高穩定性、高可靠性、低功耗、接口完備等特點，有足夠實力滿足實際應用及各類需求，為智能交通集成商提供便利，幫助實現高效、安全、及時的道路管理。
